Конюшня для лошадей - проектирование, постройка своими руками

Несмотря на свои размеры и силу, лошадь –животное, чувствительное к условиям содержания. От неправильного содержания она может заболеть. Многих болезней и недомоганий можно избежать, если предоставить животному хорошую конюшню. Ее можно не только купить или заказать, но и построить своими руками. Конюшня для лошадей — центральная тема статьи, читайте и узнаете много полезной информации.

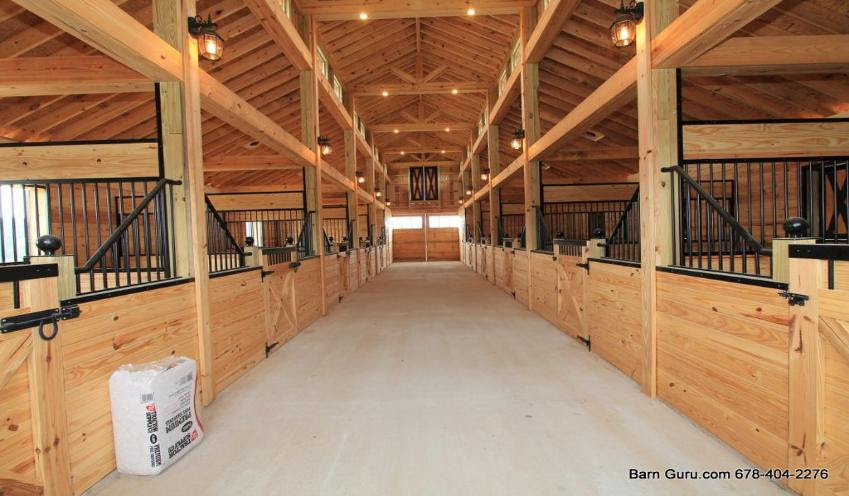

Конюшня для лошадей

Содержание статьи

Проекты и идеи

Начать работу над постройкой конюшни следует с выбора проекта. Можно купить его, заказать специалистам, скачать готовый из интернета или разработать самостоятельно. Неважно, какой из вариантов вы выберете – в проекте должно быть отражено следующее:

  1. В конюшне должно быть удобно не только лошадям, но и конюхам.
  2. Обязательно должно быть 1-2 помещения для кормов, инвентаря, амуниции и прочих технических нужд.
  3. Минимальные размеры денника – 4 кв.
    м на животное, но его оптимальные размеры – 3 м длины и ширина от полутора метров и больше. Лошадь должна свободно поворачиваться в нем.
  4. Ширина прохода должна быть достаточной для того, чтобы можно было развернуть лошадь или поставить ее на развязки, то есть минимум 1,5 м.

    Типовой проект конюшни на 6 лошадей

  5. Чем выше потолки – тем лучше вентиляция. Оптимальной высотой считают 5м, при условии дополнительных приспособлений для вентилирования допустима высота в 3м.
  6. При прочих равных условиях конюшню ориентируют по длине в местности с холодным климатом с севера на юг, с мягким – с востока на запад.
  7. Лошади – стадные животные. Все денники должны находиться рядом, так, чтобы их обитатели могли видеть друг друга.
  8. Если лошадей несколько, но меньше 10, общепринятой является схема расположения денников в ряд вдоль прохода, если 10 и больше – денники располагают в 2 ряда.

Немаловажным фактором при выборе проекта является цена. Как правило, типовой проект обходится дешевле индивидуального. Так как типовые проекты уже были неоднократно построены, на форумах легко найти полезную информацию. Например, узнать с точностью, сколько материалов необходимо, почитать отзывы об эксплуатации конюшни.

Выбор места

При выборе места для постройки конюшни необходимо учесть следующие факторы:

  1. Глубина залегания грунтовых вод. Если они близко к поверхности – в помещение будет просачиваться вода, и пол будет намокать. Оптимальная глубина залегания – не меньше метра от основания фундамента. Постройка конюшни на участках, не отвечающих этому требованию, возможна только в хорошей дренажной системой и при отсутствии других вариантов. Если вы не можете замерить глубину залегания грунтовых вод, выбирайте место на возвышенности, которое не заболачивается даже после сильных дождей или в период таяния снега. От расположения в низине при наличии других вариантов следует отказаться, такие места обычно более влажные, чем допустимо.
    Если подходящей возвышенности нет, можно насыпать ее самостоятельно.
  2. Тип грунта. Лучше не строить на болотистых и песчаных участках. Фундамент, установленный на таких почвах, может «поплыть». К тому же для выгула и работы лошадей песок и грязь непригодны, придется делать насыпной грунт.
  3. Направление господствующих ветров. Здание нужно размещать так, чтобы они дули в торец или угол. Дверь располагают с подветренной стороны.

    Летняя конюшня на возвышенном месте, защищенном от сильных ветров

  4. Расстояние от жилья. Вплотную к жилым помещениям конюшню проектировать нельзя.
  5. Доступность для автомобильного транспорта. Это фактор не имеет отношения к удобству и хорошему самочувствию лошадей, но очень важен. Отсутствие подъездного пути не просто затруднит дорогу для конюшни владельцам, но и сделает невозможным проезд спецмашин, которые могут доставлять все необходимое для лошадей или прокладывать электросеть.
  6. Чистота. Строительные отходы, мусор и разлагающиеся органические вещества ( например, навоз), должны отсутствовать.

К тому же, надо учесть, что помещение конюшни — это лишь малая часть необходимой для содержания лошадей территории. Еще нужно построить леваду, в которой лошади будут гулять, помещение, где будет храниться сено и прочие корма, площадку для тренировки лошадей, место для складирования навоза.

Самостоятельное проектирование

План конюшни можно создать и самостоятельно, модифицировав типовой или полностью заново. Можно начертить вручную, можно – при помощи компьютерных программ. После этого необходимо будет предоставить план в местные органы власти, чтобы получить разрешение на строительство. Для успешной разработки плана необходимо учесть специфику отдельных элементов конструкции.

Так может выглядеть проект конюшни, начерченный самостоятельно

Немаловажно на этом этапе рассчитать стоимость строительства. Рекомендуется составить полную смету, куда будет включена:

  • стоимость всех материалов с небольшим запасом;
  • оплата услуг строителей, сторожей, подсобных рабочих на время строительства;
  • стоимость подведения всех необходимых коммуникаций;
  • госпошлины.

Сметы постройки типового проекта легко найти в интернете. Индивидуальный проект придется рассчитывать самостоятельно. К итоговой сумме нужно будет прибавить 10% — на непредвиденные расходы, которые обязательно возникнут.

Стены

К проектированию и возведению стен следует отнестись с особой ответственностью. От них в большей мере зависит как крепость постройки так и ее эксплуатационные качества – теплопроводность, водонепроницаемость, легкость поддержания оптимального для лошадей микроклимата. Толщина стен зависит от двух факторов – климатической зоны и выбранного материала.

В местности с теплым климатом стены будут тоньше, с холодным – наоборот. При равных условиях деревянная стенка будет тоньше, чем кирпичная.

Деревянные стены на этапе строительства

Цены на доски строительные

Доски строительные

Толщина должна быть достаточной для того, чтобы даже в морозы стены не промерзали насквозь и в помещении сохранялась плюсовая температура не ниже 10 градусов. В средней полосе России, где минусовая температура держится 3 и более месяцев, для деревянных стен минимальная толщина составляет 20 см, для кирпичной – 40.

Обязательно должен быть фундамент. Основание стен у фундамента прокладывают водонепроницаемым материалом, к примеру толем или асфальтом.

Крыша

Ее делают наклонной. Традиционно это двускатная, хотя последнее время получили большое распространение односкатные конструкции с чердаком и сеновалом. Высота карнизов двускатной крыши должна быть больше, чем 2м, а высота конька – чем 4 м. У односкатной крыши нижний край откоса должен отстоять от фундамента минимум на 3м. Обязательно нужно предусмотреть желоба для того, чтобы влага от атмосферных осадков не скапливалась на крыше.

Так выглядят слои крыши

Кроют крышу материалами, которые не должны пропускать воду. Очень желательны также устойчивость к атмосферным и погодным воздействиям и пожароустойчивость. Традиционно в качестве кровельных материалов берутся толь или шифер, при достаточном бюджете можно сделать черепичное покрытие.

Если высота позволяет, можно оборудовать чердак под хранение сена. Таким образом можно сэкономить место для фуражного помещения.

Рисунок конюшни с сеновалом

Дверь

Размер двери рассчитывают так, чтобы сквозь нее могла свободно пройти лошадь с наездником. Рекомендованные размеры – 2,5х1,5м.

Очень удобной является двойная конструкция двери, верх которой может открываться независимо от низа по типу форточки. Это поможет быстро проветрить помещение не открывая его. Лошади часто учатся открывать простые засовы, поэтому запоров должно быть два. Один для открывающейся части, и еще один – снизу, на расстоянии 10-15 см от пола. Верхний край нижней части оббивают жестью или железным листом, иначе лошади будут грызть его. Очень важно проследить, чтобы обе части плотно прилегали друг к другу, без щелей, которые создают сквозняк.

Двухсекционные двери удобны для лошадей

Перегородки между денниками обычно делают из некрашеных досок. Рекомендуемая высота – 2,5м. Их нижняя часть до высоты 1,5 м делается сплошной, а верхняя – с зазорами, достаточными для того, чтобы лошади видели друг друга. В некоторых конструкциях перегородки делают разборными.

Пол

Здесь мнения расходятся. Вариантов несколько, каждый из них имеет множество поклонников и критиков среди владельцев и строителей конюшен. Поэтому целесообразно привести все главные варианты с описанием достоинств и недостатков каждого.

Классический вариант глинобитного пола до сих пор имеет множество поклонников. Он дешево стоит, легко делается и ремонтируется, мягок для лошадиных копыт. К тому же в нем легко сделать дренажную канавку. К недостаткам глинобитного пола относится невозможность его санитарной обработки и хорошее впитывание жидких лошадиных экскрементов.

Этап создания глинобитного пола

Заслуженную популярность снискал цементный пол, который легко чистится, не пропускает внутрь почвенную влагу и очень стоек. Водостоки делают снаружи, внутри надо позаботиться о дренаже. В задней части денника делают дренажное отверстие, а полу придают легкий уклон, достаточный для того, чтобы моча стекала в эти отверстия. К недостаткам относится его твердость и плохая теплопроводность, поэтому цемент рекомендуется застилать деревянным покрытием или просто толстым слоем опилок.

Цементный пол с дренажным стоком

Хорошо себя показал и деревянный пол. Котлован глубиной 30 см заполняется крупным щебнем, сверху кладется брус, который застилается доской 5 см толщиной. Воздушная подушка не делается из соображений устойчивости всей конструкции. По периметру здания роется дренажная канава в 0, 5 м глубиной.

Окна

Оконные проемы делают минимум в 1,5 м от пола, максимум — в 2 м. Стандартный размер проемов — 0,5м х 0,7м. Количество окон выбирают из соображения, что из общая площадь должна быть чуть меньше, чем восьмая часть общей площади каркасных стен помещения.

Окна должны давать достаточно света

Обязательно нужно предусмотреть в конструкции окон ставни для затемнения конюшни в ночное время и требований безопасности, и москитные сетки для недопущения проникновения в помещение насекомых во время проветривания.

Проектирование коммуникаций

Хотя в конюшне, особенно летней или временной, может не быть коммуникаций, в постоянном месте содержания лошадей они должны быть.

Электричество

В зимней конюшне обязательно должен быть свет не только в коридоре, но и в денниках. Продолжительность светового дня в месте постоянного содержания лошадей должна составлять не менее 8 часов. К тому же в неосвещенном помещении будет проблематично убирать в денниках и ухаживать за лошадьми.

Конюшня должна быть хорошо освещена

Понадобятся и розетки для электроприборов. Их лучше размещать либо снаружи у входной двери под навесом в случае летника, либо в технических помещениях и в коридоре изнутри у входной двери. Если в конюшне предусмотрена комната отдыха для персонала, розетки должны быть и там.

Вентиляция

Она должна быть обязательно! Иногда, для проветривания помещения оставляют при строительстве щель между крышей и венцами стен, но так делать нельзя. От постоянных сквозняков лошади могут простудиться. Однако без вентиляции нельзя, так как воздух должен быть чистым и сухим, иначе могут начаться проблемы со здоровьем лошадей. К тому же эти животные быстро нагревают помещение теплом своих тел, а в конюшне должно быть прохладно.

Схема простейшей системы вентиляции

Отверстия под вентиляцию оптимально разнести на разную высоту. Таким образом образуется поток воздуха, необходимый для тяги. Входные отверстия делают в денниках, а выпускные — на крыше.

Хорошая вентиляция позволяет решить в том числе и проблему конденсата.

Водоснабжение и обогрев

Если есть возможность, нужно провести воду хотя бы в техническое помещение, это сильно упростит работу конюхов. Если это невозможно, то в конструкции предусматривают место для больших бочек, в которых будет храниться вода. Их объем выводят из факта, что на каждую лошадь требуется 50л воды в сутки.

Так выглядит система водоснабжения большой конюшни

В местах с суровым климатом он необходим, но применять его нужно с осторожностью. Низкие температуры не так опасны для лошадей, как духота и жара. Оптимальная температура для конюшни лежит в диапазоне от +5 до +15.

Автономная система отопления

Цены на модельный ряд отопительных котлов

Отопительные котлы

Безопасность в конюшне

Готовая конюшня должна отвечать требованиям безопасности. И речь идет не только о пожарной безопасности, хотя наличие огнетушителей и емкости с песком строго обязательно. При постройке конюшни необходимо учесть несколько не очевидных моментов:

    1. Лошади — крупные и сильные животные. Испугавшись или разозлившись, они с силой бьют по дверям и перегородкам. Поэтому крепости этих элементов необходимо уделить особое внимание.
  1. Проводка не должна выступать из стен, иначе животные могут случайно повредить ее и получить удар током. Розетки располагайте так, чтобы лошади не могли дотянуться до проводов. Обеспечьте хорошую изоляцию для проводов.

    За секунду до возможной трагедии

  2. Внутри не должно быть ничего, обо что лошадь может поцарапаться или пораниться — торчащего крепежа, острых углов, выступающих элементов конструкции.

Эти правила можно назвать банальными, именно поэтому о них часто забывают. А расплачиваются за это лошади своим здоровьем и их владельцы деньгами.

Материалы

Вариантов материалов для постройки конюшни множество. Ведутся споры, какой из них лучше подходит, единого мнения нет. Даже лучшие материалы имеют свои недостатки.

Если говорить в общем, подходят материалы со следующими характеристиками:

  • наличие пор, способствующих эффективному газо- и водообмену со внешней средой;
  • хорошее сохранение тепла в помещении;
  • высокие коэффициенты термического сопротивления;
  • влагонепроницаемость.

Кирпичная конюшня обшитая деревом

Лучшими материалами для постройки конюшни считаются дерево, кирпич, чуть хуже пеноблоки. Засыпные каркасы можно использовать только от большой бедности, а камень и бетон являются неподходящими материалами для постройки.

Дерево

Этот материал прекрасно удерживает тепло внутри помещения, в то же время постройки из него проницаемы для атмосферного воздуха, что позволяет получить естественный газообмен. Если сравнить кирпичную и деревянную стену одной теплопроводности, то кирпичная выйдет в несколько раз толще. Дерево относительно мало стоит, а строить из него легче и удобнее.

Идеальными будут бревна диаметром 20-25 см, или брус, обшитый вагонкой.

Деревянная конюшня

У этого материала есть не только достоинства, но и недостатки. К ним относят:

  • недолговечность. Срок службы деревянной постройки в разы ниже, чем кирпичной;
  • пожароопасность;
  • подверженность гниению и разрушающему действию живых организмов, к примеру, жуков-древоточцев. Эта проблема частично решается пропиткой пиломатериалов перед строительством.

Видео — Пошаговая постройка конюшни из пиломатериалов

Кирпич

У этого материала также масса достоинств. Он крепок, постройки из него долговечны и устойчивы к воздействиям внешней среды. Он хорошо проводит воздух и воду, не создавая в то же время эффекта потери тепла и избыточной влажности. Кирпичные постройки хорошо сохраняют тепло внутри, не допуская излишнего конденсата и «парникового эффекта». Однако они хуже удерживают тепло, чем деревянные, поэтому в средней полосе России для постройки конюшен стены кладут в 2 кирпича, их ширина должна быть минимум 40 см.

Кирпичная конюшня

К недостаткам кирпича в качестве материала для строительства относят дороговизну и низкую скорость работы.

Видео — Конюшня из пеноблоков

Этот материал не подвержен гниению, не горит, хорошо удерживает тепло.

Каркасно-засыпная конструкция

Засыпным компонентом обычно служат опилки вперемешку с керамзитом или шлаком. Малейшая щель приводит к тому, что он высыпается, что приводит в образованию пустот в стене. Это уменьшает теплоизоляцию помещения, и оно начинает терять тепло в зимнее время. К тому же в пустотах селятся грызуны.

У этой конструкции одно достоинство – цена. Каркасно-засыпная конструкция обходится дешевле всего. Этим и объясняется ее относительная популярность.

Не подойдут следующие материалы:

  • камень. Он сложен в обработке и строительстве, плохо сохраняет тепло, способствует образованию сырости. Несмотря на долговечность и стойкость каменных построек, этот материал не подходит;
  • бетонные блоки. Они легко крошатся, хорошо выводят из помещения тепло и не защищают от сырости.

Пример каркасно-засыпной стены

При выборе материала следует исходить из климатических условий места, в котором планируется поставить конюшню, а также прочих факторов ( глубина залегания грунтовых вод, наличие вентиляционной и обогревательной систем и пр. ).

Постройка летней конюшни

Летняя конюшня отличается от зимней меньшей «основательностью». К ней предъявляются меньшие требования, ее легче построить. К тому же она не требует глубокого фундамента и регистрации, так как не является капитальным строением.

Летняя конюшня

Вот как выглядит пошаговая постройка по каркасной технологии летника на двух лошадей. Были выбраны размеры 6х3м исходя как из удобства лошадей, так и из экономии. Пиломатериалы имеют стандартную длину 6м, поэтому переплачивать за то, что уйдет в обрезки, придется мало.

Видео — Постройка летней конюшни

Пошаговая инструкция постройки летней конюшни

К летним конюшням требования меньше, чем к обычным. Поэтому поставить такую можно по каркасной технологии. Строить будем без стационарного фундамента, на столбиках. Такая конструкция помогает сделать здание разборным, его можно будет переносить. Размеры берем исходя из количества лошадей, у нас их будет 2.

Фундамент

Начать следует с разметки внешнего периметра летника. Это делается следующим образом. При помощи рулетки и любого приспособления для измерения углов размечаем на земле прямоугольник 6х3. Длину диагоналей тоже нужно проверить, чтобы прямоугольник получился ровным.

По периметру вбиваются колышки, обтягиваются веревкой. Она обозначает границы котлована, который необходимо выкопать глубиной в 30 см. Делается дренажный сток, для гидроизоляции стелется пленка, после чего получившаяся яма заполняется слоями графия и песка высотой в несколько сантиметров поочередно.

Иллюстрация готового фундамента

На получившуюся гравийно-песочную «подушку» устанавливаются сваи, в роли которых могут выступать кирпичи или блоки из любого крепкого материала. Они застилаются рубероидом, дабы исключить непосредственный контакт с деревом, и первый этап строительства закончен.

Амуниция и упряжь для лошадей

Прочитайте в статьях нашего портала об амуниции для лошадей и её составляющих: о конном плуге, хомуте, уздечке для лошади и как сделать её своими руками, Наконец, статья «Как запрячь коня» ответит на все ваши вопросы о правилах упряжи, а про тонкости подковки лошадей читайте здесь.

Построение каркаса пошагово

Шаг 1. Возведение каркаса начинаем с нижней обвязки. Она скрепляется по углам так, чтобы лаги оказались врезанными в обвязку. Место их укладки необходимо рассчитать так, чтобы они прошли по блокам фундамента. Для укрепления конструкции между лагами кладется доска 15 х 15 см.

Скрепление деталей каркаса

Шаг 2. Затем, приходит черед формированию углов, для чего на обвязку устанавливаются угловые вертикальные стойки. Основные ставят также в месте будущих окон и дверей. Промежуточные между ними, чтобы максимальный промежуток не превышал 3м. Их высота равняется желаемой высоте конюшни, в данном примере это 3м.

Готовый каркас

Шаг 3. При помощи уровней меряем углы, после чего фиксируем стойки раскосами и поперечинами, которые не дадут конструкции «поплыть». Верхняя обвязка делается также, как и нижняя. Поперечинами же обозначаются дверные и оконные проемы. Брусом поднимается передняя стенка, формируя скат крыши. Его же кладем на половые лаги.

Шаг 4. Затем формируется средняя стена. Для этого по меткам ставится вертикально брус требуемой высоты.

Каркас со стропилами

Отделка и утепление

Следующий этап строительства начинается с монтажа кровли. Затем, настает черед наружных стен – они обтягиваются изоляцией и обшиваются любыми пиломатериалами. После чего крыши и стены конюшни утепляется.

Схема холодной кровли

Цены на металлочерепицу

Металлочерепица

В ячейки каркаса засовывается утеплитель, после чего весь внутренний периметр при помощи строительного степлера обтягивается теплоизоляционным материалом и обшивается влагостойкой фанерой. Затем, пол застилается доской, вставляются окна-двери, и летняя конюшня готова.

Иллюстрация итогового проекта конюшни

Левада

В завершение нужно сказать несколько слов о том, как обустроить леваду. Она обязательно должна быть возле конюшни, так как лошадям необходимо ежедневно двигаться и бывать на свежем воздухе.

Так выглядит типовая левада

Категорически нельзя применять для конструирования ограды колючую проволоку или проволоку под напряжением. Лошади могут получить травму.

проектирование и строительство своими руками

Наше время предоставляет массу условий и возможностей при строительстве конюшен для лошадей. Можно приобрести готовую конструкцию, заказать её «под ключ», нанять бригаду для строительства или самостоятельно провести все работы. Самым бюджетным способом является возведение своими руками.

Подготовка к строительству конюшни

В каждом из этих случаев стоит опираться от цели конезаводства и его объёмов. Для содержания нескольких животных, участвующих в хозяйственной деятельности вполне достаточно небольшого строения, но можно содержать лошадей и в сарае с остальным КРС и МРС. Для спортивных лошадей, племенных или для массового выращивания на забой нужны просторные комфортные конюшни.

Перед строительством составьте смету на основе проектного плана конюшни и цен на материалы и работы. Это убережёт от переделок в процессе возведения и лишних трат, покажет наглядно весь объём необходимых средств и работ. Не лишними будут консультации со специалистами и изучение массы дополнительной литературы.

Выбор участка

Стоит внимательно отнестись к выбору участка под строительство жилища для лошадей. Желательно, чтобы он представлял собой равнину, либо небольшой холм. В низменности животные будут защищены от ветра, но в конюшне обоснуется сырость. Повышенная влажность окажет негативное действие на копыта лошадей.

Если участок находится на возвышенности, то вода быстро уходит с него, но слабым местом станет доступность ветрам. Постоянные сквозняки пагубны для животных. Это неизбежно, поэтому стоит предусмотреть естественные заграждения из деревьев, образующих так называемые лесополосы.

Выбор материала для строительства

Отнеситесь ответственно к выбору материала для строительства жилища для лошадей. Для возведения долговечной тёплой и сухой конюшни особенно часто применяют кирпич и дерево, как альтернативу используют саман, насыпные смеси и утеплители при каркасном строении.

Не стоит применять камень и бетонные блоки. Такое строение не сможет обеспечить и сохранять необходимый микроклимат для животных. Саманные конструкции тёплые, но недолговечные.

Кирпич

Самый популярный материал для строительства, который имеет массу положительных доводов:

  • строения возводятся на века, независимы от воздействия факторов внешней среды;
  • минимальная потеря тепла, влажность не накапливается;
  • толщина стен при климате Средней полосы России должна быть не менее 2 кирпичей.

Существенным недостатком такого строительного материала является себестоимость постройки и низкая скорость работ по возведению строения.

Дерево

Деревянные постройки имеют более респектабельный вид. Работать с таким материалом несложно, а скорость выполнения работ находится на постоянно высоком уровне. Помещения из дерева хорошо удерживают тепло, проводят воздух. В таких конюшнях находиться животным будет комфортно. При строительстве деревянного жилища следует использовать бревна или брус не тоньше 20 см, обшивая их вагонкой.

Применение в строительстве дерева имеет свои недостатки:

  • Недолгий эксплуатационный срок конюшни. Дерево имеет свойство портиться при физическом воздействии.
  • Строение имеет высокий уровень пожароопасности.
  • Грибок, жуки-древоточцы и др. могут испортить строение и привести его в опасное для жизни за короткий срок. Проблема частично решается применением пропиток и обработок дерева. Это дополнительные эксплуатационные траты.

Каркасно-засыпная конструкция

Постройки такого рода отличаются самой низкой себестоимостью. Каркас возводится из дерева или металла. Возводятся двойные стены, а пустоты заполняются смесью опилок и керамзита, минеральной ватой и прочим утеплителем.

Если на стенах между стыковочным материалом имеются щели, то внутреннее сыпучее наполнение станет просыпаться сквозь них. Это образует внутри воздушные полости, где могут поселиться грызуны и вредители. К тому же, из-за пустот теплоизоляция конюшни снизится. Потеря тепла, образование конденсата и появление сырости при таком раскладе неизбежно.

Устройство конюшен

Размеры конюшни и комнат внутри неё зависят от количества лошадей и цели их разведения. Так, в случае со спортивными жеребцами нужны большие загоны, а при разведении породы не обойтись без родильного бокса для самок и загородок для жеребят. Но все же основной набор помещений имеет постоянный состав.

Денник

Отдельное помещение для лошади с беспривязным обитанием называется денником. К его обустройству применяют некоторые условия:

  • Размер стойла не менее 9 кв. м. Высота потолка 2,5 м.
  • Освещение в каждом деннике. Лампа должна быть недосягаемой для животного.
  • Перегородки между стойлами. Возможно оставление в них щелей небольшого зазора, чтобы лошадь не просунула в неё копыто.
  • Толщина перегородки из дерева не должна быть менее 3 см. Иначе животное сломает её неосторожным движением.

Стойла

Каждая особь должна иметь своё стойло, где животное располагается головой к стене. Лошадь в нём привязывают средним по длине поводом. Чтобы ограничить передвижение животных, в стойле на заднюю часть тела, включая ноги надевают пластиковое или ременчатое путо.

Стойла применяют в воспитательных целях, приучая животных к дисциплине, во время приручения и тренировки лошадей. Во время нахождения в стойле развивается внимание и наблюдательность.

Проходы

Ширина прохода в конюшне зависит от размера самого помещения и количества содержащихся в нем лошадей. Чаще всего оставляют 3 м свободного места, чтобы удобно было переводить животных в санитарные боксы, стойла или просто выводить на открытый воздух. Кроме того, следует учитывать прохождение тележек во время кормления и уборки, либо минитракторов.

Вспомогательные помещения

Кроме основных помещений, где содержатся лошади, конюшня должна быть оборудована следующими помещениями:

  • Кормовое отделение. Комната используется для составления и комплектации дневного рациона животных, поэтому здесь должно быть сухо, светло и чисто. Расположение комнаты максимально приближено к стойлам.
  • Хранилище для сена. Планируется смежным с кормовой комнатой. Здесь хранятся общие запасы сена, поэтому должны быть применены противопожарные меры.
  • Помещение для хранения рабочих инструментов. Весь инвентарь для ухода за животными должен находиться в одной комнате.
  • Сбруйное помещение. Здесь хранится вся амуниция для животных, находятся холодильники с медпрепаратами, машинки для стирки и т. д.
  • Санитарный бокс. Включает комнату для осмотра животных ветеринарами, душевую для лошадей и солярий.
  • Хранилище для подстилочного материала. Размер комнаты не менее 4 кв. м. Сухое, чистое помещение с низким уровнем влажности.
  • Загон для выгула лошадей. Размер зависит от количества животных в конюшне. Пол в загоне делается из специальной резины либо устилается опилками.
  • Место размещения пожарного щита.

Проектирование и замеры

При наличии проекта, стройка проходит слаженно и без проблем. Поэтому на подготовку, расчеты, замеры и выбор материалов уходит много времени. Но лучше исправить что-то в проекте, чем потом перекраивать строительство во время процесса.

Фундамент

Перед возведением фундамента необходимой мерой будет подготовка участка. Он очищается от любого вида растительности, причём деревья максимально выкорчёвываются, а верхний слой почвы снимается.

Если в планах конюшня из кирпича, то фундамент предстоит залить бетонный ленточного типа. Поверх бетона стелют гидроизоляционный материал, чтобы уберечь стены от сырости. Для остальных типов конструкций насыпается гравийная подушка и монтируется фундамент из столбов. Для этого устанавливаются угловые опоры и от них с помощью отбивочного шнура или нивелира выстраиваются ровные ряды столбчатой основы. Количество столбов зависит от площади предполагаемого строения.

На фундамент укладывается защитный слой. Обшивка из прессованного дерева предотвратит проникновение грызунов и прочих нежелательных гостей в конюшню.

Возведение каркаса

При строительстве помещения из кирпича, деревянный каркас строить не нужно. В остальных случаях без него не обойтись. На материалах, используемых в таких работах, экономить не имеет смысла. Дерево должно быть лучшего качества, ведь от этого зависит срок эксплуатации всей конюшни.

Каркас высотой 3-3,5 м собирается из бруса, с креплением диагональных балок для большей устойчивости и крепости. Обязательно перед сборкой изучить схему конструкции, чтобы в работе не возникало лишних вопросов и моментов, затягивающих время. При сборе учитывайте расположение оконных и дверных проёмов.

Стены

Первым делом при возведении стен нужно определиться с их толщиной. Этот параметр находится в прямой зависимости от климата региона нахождения. Чем ниже зимняя температура воздуха, тем больше толщина стен конюшни. Стена в 25 см сохраняет микроклимат при самых суровых морозах. Минимальная толщина стен — 10 см.

При сборке стен из дерева рекомендуется использовать несколько видов креплений, а расстояние между ними сохранять одинаковым. Это повысит прочность конструкции. Между фундаментом и стеной продумайте укладку гидроизоляции.

Разбивку площади конюшни на стойла проведите с помощью деревянных перегородок. Их можно монтировать высотой под потолок, делая по обе стороны оконные проёмы, и вставив в них решётки. Другим вариантом является сооружение деревянных разделителей высотой от 1,3 м до 15 м.

Учитывайте, что для каждого животного необходимо стойло минимального размера 3×4 м. Оптимальным считается пространство 4×5 м.

Крыша

Чтобы защитить животных от непогоды, осадков и сохранить тепло в помещении, требуется монтаж надежной кровли. Наиболее популярными приходятся односкатные и двускатные крыши с системой отвода воды. Первый вариант самый дешёвый, ведь на него уходит минимальное количество материалов. На деревянные балки укладывается слой пароизоляции, а далее собирается шиферная, металло-профильная или иная крыша.

При строительстве двускатки, строительных материалов потребуется больше, но плюсом станет возможность использования чердачного помещения под хозяйственные нужды. Там можно хранить сено, солому, принадлежности, либо любой другой материал.

Потолок зашейте доской не тоньше 5 см, и утеплите с помощью керамзита или минеральной ваты. Это дополнительно сохранит тепло в помещении.

Укладка пола

В строительстве конюшен применяется 2 состава для пола:

  • Глинобитный. Комфортен для лошадиных копыт, так как достаточно мягкий по своему составу. Его себестоимость недорогая, починить и исправить недостатки можно самостоятельно, при этом не затрачивается много сил и времени. Легко формируются канавки для навозного стока. Но, такой пол имеет свойство хорошо впитывать в себя влагу. Для уничтожения микробов от лошадиных экскрементов необходима санитарная чистка пола. В данном случае это не представляется возможным.

  • Бетонный. Хорошо моется, не впитывает жидкие отходы жизнедеятельности животных. В денниках пол заливается под небольшим углом, чтобы жидкость стекала в санитарные отверстия позади отсека, и выводилась из конюшни. Главным недостатком бетонного пола считается твёрдость и низкая теплопроводность. Поэтому рекомендуется на такой пол постелить слой доски. Это убережёт копыта лошадям и не даст замерзнуть на холодном покрытии.

  • Деревянный. Часто используется при строительстве каркасных конюшен.  Для его монтажа вырывается котлован, который позже засыпают щебнем крупной фракции. Подушку из воздуха под полом оставлять не надо. Она сделает постройку неустойчивой. По периметру для дренажа предусматривают канаву, глубина которой не менее полуметра. Такой пол требует периодической замены из-за износа и негодности материала.

Окна и двери

Оптимальной шириной для двери принято считать 1,5 м. Если позволяет размер конюшни, то лучше использовать навесные поворотные типы дверей. Они надежнее в плане сопротивления натискам животных. В противном случае придется довольствоваться раздвижными. Они экономят место, но менее надёжны в эксплуатации. Среди всех вариантов замков и защёлок, фаворитом является обычный запор.

Площадь, отводимая под оконные проёмы, рассчитывается как 1/8 часть от общей площади каркасных стен или 1/15 от площади пола. Размер окон по стандарту равен 50 см на 70 см. Устанавливаются на высоту от пола не ниже 1,5 м, но не выше 2 м. Для ограждения от чрезмерного попадания солнечных лучей и в целях безопасности желательно предусмотреть наличие на окнах ставень. Открывающиеся оконные проёмы обязательно обтяните москитной сеткой, чтобы насекомые не мешали лошадям.

Проектирование коммуникаций

Важной составляющей на этапе планирования является представление различного рода коммуникаций. Не стоит спешить, посоветуйтесь со специалистами, ведь от таких работ зависят условия комфортности нахождения животных.

Электричество

Для лошадей световой день должен длиться не менее 8 часов, поэтому в зимнее время и в ненастную погоду потребуется дополнительное освещение, работающее от электричества. Кроме этого, искусственная система вентиляции и другие автоматизированные системы, холодильники работают от сети.

Все лампочки должны находиться в закрытых плафонах, чтобы в случае, если одна из них лопнет, осколками не поранило лошадей. Кроме того, все осветительные и остальные электрические приборы желательно оградить металлическими решётками во избежании физического воздействия на них животных.

Проводку нужно спрятать под кабель-каналы, а включатели расположить в недоступном для лошадей месте.

Вентиляция

Вентиляция — система, предназначенная для оптимизации газообмена в конюшне и поддержания уровня влажности и достаточного количества кислорода.

Естественный приток воздуха идет из шахтных отверстий вентиляции, оставленных под потолком и открытых окон. Но при большой площади конюшни рекомендуется устанавливать механическую искусственную вентиляцию. На 12 лошадей должна приходиться 1 вентиляционная труба.

Нельзя для вентиляции оставлять щели под потолком. Это приведет к постоянным сквознякам и болезням животных.

В механических вентиляциях поток воздуха приходит в движение с помощью вентиляторов. Работа их должна быть с максимально низким уровнем шума, чтобы не концентрировать на себе внимание животных и спокойно находиться в конюшне.

Водоснабжение и обогрев

Проведение воды в конюшню желательно, но всё же это условие необязательно. Можно приносить воду с улицы, на что потребуется гораздо больше времени и сил. Если водопровод будет подведен к жилищу лошадей, то возможно организовать автоматические поилки, да и процесс уборки будет облегчён. Можно воспользоваться шлангом и вымыть все нечистоты.

В самые холодные зимние дни температура воздуха в конюшне не должна опускаться ниже 6-8 ºС. Лошади своим дыханием и теплом, исходящим от тела, обычно сами поддерживают температуру в помещении. В случае расположения в суровых климатических зонах не обойтись без системы отопления. Для большой конюшни оптимальным решением станет установка котла, а для маленького жилища хватит и электрического или иного обогревателя.

Обустройство внутри конюшни

Обустроить внутреннее убранство конюшни стоит так, чтобы находиться там было комфортно лошадям, а проводить уборку и другие работы было удобно человеку.

Кормушка и поилки

Кормушки можно приобрести готовые или сделать своими руками. Главное, чтобы животным удобно было питаться из них, а хозяину не доставляло неудобств их наполнение. Кормушки часто подвешиваются на стену на высоту не более 1 м от пола, а над ними делается люк, чтобы можно было положить корм, не заходя в денник.

Ни в коем случае не высыпайте корм для лошадей на пол. Велика вероятность заразиться животному столбняком или глистами.

Автоматические поилки облегчат труд по уходу за лошадьми, иначе рекомендуется установить специальные ёмкости, учитывая, что в сутки животному требуется до 50 л воды.

Поилки и кормушки необходимо периодически очищать и вымывать дезинфицирующими растворами.

Стойло и подстилки

Стойло должно быть удобным и безопасным. Размер варьируется в зависимости от породной принадлежности лошади. Высота от пола не менее 2,5 м. Стены желательно делать из дерева или металлических решеток, так, чтобы животные видели друг друга.

В качестве подстилки можно использовать опилки, солому или торф. Менять их следует раз в несколько дней, тщательно вычищая из углов. Подстилку в 50 см толщиной меняют периодичностью раз в месяц-два.

Смотрите в видео обустройство конюшни на примере одного конного завода:

Постройка летней конюшни и утепление

Летнее помещение для лошадей не требует регистрации, т. к. не является капитальным строением. Построить её легче, особых требований при этом не предъявляется.

Самым распространённым вариантом постройки летней конюшни является каркасный метод сбора. С использованием бруса, досок, креплений и нивелира собирается остов и каркас помещения.

Стены собираются из пиломатериалов с использованием утеплителя. Монтируется деревянный пол. Вставляются окна и двери в проёмы.

При укладке потолочно-кровельных балок, учитывайте наклон, чтобы организовать водостоки. Балки подшиваются доской, сверху укладывается теплоизоляционный слой, и степлером прибивается специальная плёнка. Поверх прибивается фанера с влагоотталкивающей пропиткой. Далее монтируется шиферная крыша.

Отделка и утепление

Для отделки летней конюшни применяют любые доски и пиломатериалы. Это могут быть как OSB-панели, ДСП, ДВП, так и многослойная фанера или доска высшего качества. Всё упирается в ценовую составляющую и эксплуатационные планы.

Утеплить помещение можно, используя минеральную вату, пеноплекс, пенопласт, эковату и др. Рынок строительных материалов богат своими предложениями.

Левада

Левада предназначена для ежедневных прогулок лошадей на свежем воздухе, упражнений и тренировок с ними. При её обустройстве используют только безопасные материалы. Предпочтение отдаётся дереву.

Нельзя для ограждения левады применять колючую проволоку или применять электрический ток.

Забор вокруг загона возводится не менее 1,5 м высотой, со столбовыми основами каждые 1,5-2 м. Запоры на калитках должны быть надежными, но простыми в использовании. Территория левады в идеале выстилается резиновой плиткой или специальным покрытием.

Строительство конюшни — необходимое мероприятие для конезаводчика. Выбор стройматериалов и проект постройки оговариваются на начальном этапе. Планирование в этом процессе — залог успеха. В грамотно выстроенном помещении животным будет комфортно и безопасно.

Автор публикации

не в сети 1 неделя

Трофимова Оксана

Россия. Город: Майкоп Публикации: 113Комментарии: 10

инновационные разработки японцев – Компания KORS

На диком острове Хоккайдо в Японии были разработаны два параллельных строительных проекта, цель которых – объединение привычного дизайна конюшен с эко-концепцией – конюшня будущего.

Проектной разработкой одного из таких сооружений занималась лаборатория дизайна Co+Labo Radović Токийского университета Кейо. Строение является одновременно домом как для людей, так и для лошадей.

Эко-концепция

Дизайн другого здания, выполненный командой Kengo Kuma and Associates, основан на использовании натуральных строительных материалов и старинных технических приемов, позволяющих получать и сохранять тепло.

Оба здания располагаются в нескольких метрах друг от друга на ферме Таики-тё, которая находится в южной части Хоккайдо – регионе, известном своими суровыми зимами.

Экспериментальный проект «Дом будущего» (справа) и эко-здание «Дом-конюшня» расположились бок о бок в одном из полей на острове Хоккайдо. Фотография Co+Labo.

Проект «Дом-конюшня» был начат весной 2012 года. Прототип, который специалисты называют эко-домом нового поколения, основан на концепции использования пассивной солнечной энергии вместе с натуральным топливом биологического происхождения, получаемым за счёт лошадей.

Экспериментальный проект «Дом-конюшня» является жилищем как для людей, так и для животных. Фотография Co+Labo.

Ферма Таики-тё издавна известна за счет разведения лошадей – это и решили отразить в дизайн-проекте работники Co+Labo. С ноября 2012 года в этом небольшом двухэтажном здании проживали двое исследователей из лаборатории вместе с двумя лошадьми, при этом для людей были отведено два помещения в лофте на втором этаже.

Благодаря радиаторному отоплению и эко-дизайну, позволяющему пассивно использовать солнечную энергию, «Дом-конюшня» сохраняет тепло всю зиму. Фото Co+Labo.

Лошади могут свободно передвигаться по обширному пространству первого этажа конюшни, где так же расположены их устланные сеном денники.

Технологии всему голова

Однако лошади выполняют куда более значительную роль, чем может показаться на первый взгляд. Навоз, который они производят, используется не только как удобрение для почвы, но и в качестве топлива. При смешивании опилок, получаемых от соседнего дереворежущего завода, и лошадиной мочи исследователи могут получить естественный древесный уголь, который сушат на солнце и сжигают – таким образом и происходит обогрев здания.

Диаграмма демонстрирует различные технологии, используемы для сохранения тепла и обогрева тестового здания. Фотография Co+Labo.

Помимо прочего, тепло так же производится естественным образом в процессе разложения, который проходит в специальном помещении для компоста.

6 правильных цветовых схем для реализации конюшни – Компания KORS

Проектирование и создание дизайна дома — одно из самых увлекательных занятий, которое можно себе представить. Но вот когда дело доходит до создания домашней среды обитания вашей лошади? Конюшни — это нечто большее, чем просто практичное место для содержания лошадей. Владельцы проводят много времени там, заботятся о своих питомцах и встречаются с другими наездниками, а это означает, что конюшня быстро становится центром социальной жизни. Кроме того, сами лошади, регулярно находятся в стенах здания, поэтому почему бы не сделать вашу конюшню более гостеприимной и с потрясающей цветовой гаммой? Покраска стен и полов  — это простое и правильное решение, лучше его не найти. Здесь мы составили список шести творчески окрашенных конюшен и амбаров, чтобы вдохновить вас на обновление.

Серый с красным

Серый, несомненно, будет вновь лидирующим цветом, но нам нравится, как этот шикарный оттенок сочетается с ярко-красной крышей, которая действительно выделяется.

Синяя борода

Этот успокаивающий оттенок синего легок для глаз и прекрасно подходит под окружающую среду, создавая расслабляющую атмосферу. Если вы не хотите совершать полный «синий передел», то почему бы не попробовать сначала покрасить только крышу или двери?

Все белое

Почему бы не создать легкое воздушное пространство с белым покрытием на каждой стене? Это, безусловно, самый простой способ преобразования конюшен любого размера, и, вероятно, это один из самых эффектных.

Кирпич на стене

Если вы за солидный и стабильный вид, то как насчет красивой кирпичной кладки? Прекрасные изогнутые линии и теплый деревенский эффект этих кирпичей создают уникальный, но практичный стиль, который подойдет любой конюшне.

Каменная конюшня

Если кирпич вас не устраивает, то мы предлагаем идею использования природного камня, подобного фото ниже. Если вы выберете естественную каменную стену или фасад, то она создаст поразительно красивый и одновременно суровый эффект стабильности.

Сельский шарм

Эта милая конструкция, она и теплая, и простая одновременно благодаря деревянным панелям, но кремовые стены добавляют современный стиль. Черная металлическая деталь добавляет жирную черту против бледных поверхностей.

проект строительства от застройщика КСК

Мы разрабатываем и строим удобные продуманные конюшни.



     Наша организация предоставляет полный спектр услуг по проектированию, строительству и оснащению конюшен, конно-спортивных комплексов, племенных ферм и ипподромов.



Работаем по всей России

     Все виды нашей деятельности лицензированы, наши услуги соответствуют мировым и российским стандартам, мы успешно проходим процедуру государственной или независимой экспертизы, в чем убедились десятки наших клиентов.



     Проектные работы выполняются квалифицированными специалистами: архитекторами, конструкторами, инженерами-проектировщиками, технологами, визуализаторами.

Наш коллектив – это команда профессионалов

Мы не просто работаем вместе - Мы создаем, творим

Придумываем, ошибаемся, слушаем и находим решения

Каждый делает лучше, чем он может

Мы растем вместе

У нас миллион задач, потому что Мы делаем мир лучше

Прямо здесь, каждый день.



     У нас работают истинные любители лошадей, являющиеся частными коневладельцами. Это поистине благородное увлечение в тандеме с профессионализмом и опытом в строительной сфере позволяет нам осуществлять проектирование и строительство конюшен, конноспортивных комплексов, племенных ферм и ипподромов на высоком качественном уровне.



     Для Вашего удобства, мы разработали опросный лист для формирования Коммерческого предложения. Запросите опросный лист, отправив заявку на нашу электронную почту [email protected] или свяжитесь с нашим менеджером по телефону +7(495)974-50-32; +7(916)626-21-34



     Стоимость полного пакета проектирования в том числе для получения разрешения на строительство, прохождения государственной или независимой экспертизы, составляет от 800 руб/м.кв общей площади строения.



     В состав Проектной документации согласно постановления правительства №87 от 16. 02.2008г. входят следующие разделы:

     1. Пояснительная записка

     2. Схема планировочной организации земельного участка

     3. Архитектурные решения

     4. Конструктивные и объемно-планировочные решения

     5. Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения, перечень инженерно-технических мероприятий, содержание технологических решений. Состоит из следующих подразделов:

         а) система электроснабжения

         б) система водоснабжения

         в) система водоотведения

         г) отопление, вентиляция и кондиционирование воздуха, тепловые ссети

         д) сети связи

         е) система газоснабжения

         ж) технологические решения

     6. Проект организации строительства

     7. Проект организации работ по сносу или демонтажу (по необходимости)

     8. Перечень мероприятий по охране окружающей среды

     9. Мероприятия по обеспечению пожарной безопасности

     10. Мероприятия по обеспечению доступа инвалидов

     10(1). Мероприятия по обеспечению соблюдения требований энергетической эффективности

     11. Смета на строительство объектов капитального строительства

     12. Иная документация в случаях, предусмотренных федеральными законами



     Если Вам требуется выполнить только Архитектурных проект - его стоимость составляет 200 руб/м.кв общей площади строения.

КОНЮШНИ | Архитектура и Проектирование

Проектирование конюшни. Ориентация помещений. Подсобные помещения. Стойла для молодняка. Денники-боксы. Ширина стойла. Площади помещений. Устройство полов в конюшнях.


Конюшни ориентируют на восток и на юг.



Высота небольших конюшен в свету14 — 2,8 м
Высота конюшен вместимостью до 10 лошадей2,8 — 3,1 м
Высота конюшен вместимостью до 30 лошадей3,4 — 3,75 м
Высота конюшен вместимостью до 50 лошадей3,75 — 4,5



Полы в конюшнях устраивают из шлаковых камней или деревянные торцовые по асфальту. Уклон пола в стойлах 3%. Стены должны быть защищены от отсыревания; для этой цели пригодна облегченная кирпичная кладка с воздушной прослойкой 5 см.



Проветривание конюшен — через откидные оконные створки, расположенные не ниже 2,2 м над уровнем пола; иногда устраивается вытяжная шахта в середине помещения. Окна на солнечной стороне должны иметь матовое остекление.





Подсобные помещения:



склад сечки, на 1 лошадь0,6 — 1 м2
сеновал на чердаке, на 1 лошадь8 — 10 м2
склад овса на чердаке, на 1 лошадь9 — 10 м2
склад соломы для подстилки, на 1 лошадь5 — 7 м2
жилые помещения для конюхов, на 1 человека5 — 16 м2
площадь склада сбруи10 — 12 м2



на каждую сбрую предусматривается 80см длины стены при ширине дверей ≥ 1,2 м.



В больших городах при ограниченной площади земельного участка конюшни размещают также и на вторых этажах с устройством рампы для спуска на первый этаж.



Лошадей не следует ставить головой к окнам (если это неизбежно, то окна нужно размещать как можно выше), а также у холодных наружных стен. Поэтому между стойлами и наружными стенами устраивают проходы для хранения сбруи.



Стойла для молодняка устраивают: для однолеток — площадью 4 м2, для двухлеток — 6 м2, для трехлеток — 8 м2. Кормушки на высоте 50 — 70 см; длина кормушек зависит от возраста лошадей и составляет соответственно 50, 70 и 90 см.



1. Площадь в конюшне 1 жеребенка 3,4 — 3,9 м2, на жеребенка с кобылой — 9,6 — 11,5 м2.; на рослого жеребенка — 4 — 5 м2, на жеребенка в стойле 7,5 — 10 м2.

2. Площадь в конюшне на 1 осла 4,5 — 6 м2, ширина стойла для 1 осла — 1,25 — 1,75 м, для нескольких ослов — на каждого по 1 — 1,125 м.

3. Ширина стойла для 1 лошади 1,25 — 1,75 м, для 2-х лошадей — по 1,5 м, для 3-х лошадей — по 1,375м, для 4-х и более лошадей — по 1,25 м, для выездных и верховых лошадей — по 1,5 м.

4. Устаревшая система разгораживания стойл вальками из жердей, подвешенными одним концом к кормушке, другим — к столбу у кормонавозного прохода. Вальки в примыкающей к кормушке масти обивают жестью. Лошади одной запряжки часто содержатся без разгораживания. Решетки для сена устанавливают над кормовыми корытами, идущими на всю длину стойл, или между ними (см. рис. 11).

5. Денники-боксы в небольших конюшнях, шириной в два обычных стойла отделяют от соседних боксов сплошными дощатыми перегородками высотой 2 — 2,3 м. В конюшнях для племенных лошадей устраивают денники со стенками высотой 1,3 — 1,5 м из деревянных брусьев, выше которых устанавливают металлическую решетку из вертикальных прутьев высотой 70 — 80 см.

6. Ширина стойл: при разделении перегородками 1,75 — 2 м, при разделении вальками из жердей в среднем 1,5 м. Глубина стойл: при настенных кормушках  ≥ 2,5 м, при отдельно стоящих кормушках 3 м. Устройство слишком глубоких стойл не рекомендуется. Ширина проходов при одностороннем расположении стойл  ≥ 1,5 м; при двустороннем расположении стойл ≥ 2м (см. рис. 7). Высота небольших конюшен 3 м, более крупных — до 4 м.

7. Конюшня для рабочих лошадей с поперечным расположением стойл, с кормлением и наблюдением из кормовых проходов, по Кордсу.

8. Деревянные кормушки в настоящее время применяются только во временных конюшнях, поскольку их очистка затруднительна.

9. Общепринятые в настоящее время керамические кормушки из фасонных элементов длиной 1 м. Дневной рацион лошади: 2 кг овса, 4 кг сена, 7 кг корнеплодов.

10. Разрез по стойлу для рабочей лошади: поперечное расположение стойл с отдельно стоящими кормушками и кормовыми проходами (рис. 7), по Кордсу.

11. Обычное размещение лошадей-кормушки у наружной стены и загрузка кормушек из стойл, как показано па рис. 4. 6,а и б; размещение с проходом позади кормушек (рис. 6,в и 11,а) лучше, но требует большей площади. Для кобылы с жеребенком предусматриваются денники размерами от 3,1 х 3,1 до 3,4 х 3,4 м.(рис. 5). Перед конюшней   открытый плац для выводки лошадей, на лужайке загоны для молодняка с навесами для защиты от непогоды и с водопоем.

12. На каждые 20 — 25 лошадей следует предусматривать одни ворота высотой, достаточной для въезда всадника на лошади, и шириной, достаточной для одновременного въезда двух лошадей. Ворота той же ширины должны иметь конюшни для рабочих лошадей, заводимых в конюшню в парной упряжке. Стены должны быть гладкими, без выступающих частей.





стабильная конструкция - это ... Что такое стабильная конструкция?

  • Методы проектирования - это обширная область, в которой основное внимание уделяется: Дивергенции - Изучение возможностей и ограничений унаследованных ситуаций путем применения критического мышления с помощью качественных и количественных методов исследования для создания нового понимания (проблемного пространства) в направлении…… Википедии

  • Оценка, ориентированная на дизайн - (DFE) - это подход к оценке качества образования. При таком подходе при оценке особое внимание уделяется эффективности конструктивного согласования в дизайне курса (предмета, работы, блока).Он был разработан для использования в…… Википедии

  • Дизайн по номерам (язык программирования) - Дизайн по номерам Парадигма (ы) объектно-ориентированная Появилась в 1999 г. Стабильная версия 3.0.1 Дисциплина ввода сильная ОС Кросс-платформенная… Википедия

  • Музей дизайна в Лондоне - Музей дизайна Das Музей дизайна в Лондоне ist ein weltweit bedeutendes Designmuseum. Es wurde 1989 gegründet und widmet sich der gesamten Bandbreite des Designs, von Innenarchitektur und Architektur über die Grafik und Mode bis zum…… Deutsch Wikipedia

  • Листинг проектной документации - Проектная документация представляет собой стабильную ссылку и описывает все части программной системы, их индивидуальную работу, а также их взаимодействие.Документ должен давать достаточно полное описание, сохраняя при этом высокий уровень обзора программного обеспечения… Wikipedia

  • Конюшенный блок Осборна - Вход в конюшню Осборн В 1859 году Конюшенный блок Осборна был построен на старом поле для игры в крикет на территории Осборн-Хаус на острове Уайт. Osborne House - бывшая королевская резиденция в Ист-Каусе, остров Уайт, Великобритания. Дом построен между…… Wikipedia

  • Конструкция ветряной турбины - Пример ветряной турбины, эта трехлопастная турбина является классической конструкцией современных ветряных турбин Ветровые турбины История Дизайн… Wikipedia

  • Дизайн фильтра - это процесс разработки фильтра (в том смысле, в котором этот термин используется в обработке сигналов, статистике и прикладной математике), часто инвариантный фильтр с линейным сдвигом, который удовлетворяет ряд требований, некоторые из которых противоречивы… Wikipedia

  • LOMOcean Design - компания, занимающаяся морской архитектурой и дизайном яхт, базирующаяся в Окленде, Новая Зеландия.[1] Содержание… Википедия

  • Конструкция ядерного оружия - Первое ядерное оружие, хотя и было большим, громоздким и неэффективным, служило базовыми строительными блоками конструкции всего будущего оружия. Здесь устройство Gadget готовится к первому ядерному испытанию: Trinity. Конструкции ядерного оружия носят физический характер,…… Википедия

  • Ингибиторы АПФ Дизайн лекарств - Открытие перорально неактивного пептида из яда змеи установило важную роль ингибиторов ангиотензинпревращающего фермента (АПФ) в регуляции артериального давления.Это привело к разработке каптоприла, первого ингибитора АПФ. Когда…… Википедия

  • Дом

    • Дом
    • О ZRS

        • Назад
        • Обзор
        • Сообщение от основателя
        • Товар
        • Наша команда

            • Назад
            • Кроссовки

                • Назад
                • Брэд Кокс
                • Рэй Хэндал
                • Орландо Нода
            • Агент кровостока

                • Назад
                • Oracle Bloodstock
                • BSW Bloodstock
            • Наши лошади
        • Последние новости
    • Гонки

        • Назад

    Пример проектирования надстройки стальной балки LRFD - LRFD - Конструкции - Мосты и конструкции

    Пример проектирования суперструктуры стальной балки LRFD

    Пример конструкции абатмента и стенки крыла Этап 7

    Содержание

    Шаг проектирования 7.1 - Получение критериев проектирования Этап проектирования
    7.2 - Выбор оптимального типа абатмента Этап проектирования
    7.3 - Выбор предварительных размеров абатмента Этап проектирования
    7.4 - Вычисление эффектов статической нагрузки Этап проектирования
    Этап 7.5 - Расчет эффектов динамической нагрузки Этап проектирования
    7.6 - Расчет других воздействий нагрузки Этап проектирования
    7.7 - Анализ и объединение силовых воздействий Этап проектирования
    7.8 - Проверка требований к стабильности и безопасности Этап проектирования
    7.9 - Проектирование задней стенки абатмента
    Этап 7.10 - Проектирование стержня абатмента Этап проектирования 7.11 - Проектирование опоры абатмента Этап проектирования
    7.12 - Построение схемы окончательного дизайна абатмента Этап проектирования
    7.2 - Выбор оптимального типа стенки крыла Этап проектирования
    7.3 - Выбор предварительных размеров крыльевой стенки Этап проектирования
    Этап 7.4 - Вычисление влияния статической нагрузки Этап проектирования
    7.5 - Расчет в реальном времени Влияние нагрузки Этап проектирования
    7.6 - Вычисление других воздействий нагрузки Этап проектирования
    7.7 - Анализ и объединение силовых воздействий Этап проектирования
    7.9 - Проектирование штанги крыла Этап проектирования
    7.12 - Построение окончательной схемы конструкции крыла

    Шаг проектирования 7.1 - Получить критерии проектирования

    Этот пример конструкции абатмента и крыла основан на AASHTO LRFD Bridge Design Specifications (до промежуточных периодов 2002 г.). Методы проектирования, представленные в этом примере, предназначены для наиболее широкого использования в общей практике мостостроения. В примере рассматривается конструкция задней стенки опоры, штанги и основания с использованием свайных нагрузок из этапа проектирования P, Пример проектирования свайного фундамента. Конструкция крыла сосредоточена только на выносе крыла. Все применимые нагрузки, действующие на опору и боковую стенку, либо берутся из программного обеспечения для проектирования, либо рассчитываются здесь.

    В конструкции стенки крыла используется та же блок-схема, что и в конструкции абатмента. Этап проектирования 7.1 используется как для абатмента, так и для крыла. После этапа моделирования 7.1 этапы моделирования с 7.2 по 7.12 предназначены для абатмента. Для стенки крыла все этапы проектирования с 7.2 по 7.12, применимые к стенке крыла, выполняются в конце этапов проектирования абатмента. Например, существует два этапа проектирования 7.2 - один для абатмента и один для крыла (после этапа проектирования 7.12 абатмента).

    См. Этап проектирования 1 для вводной информации об этом примере конструкции.Представлена ​​дополнительная информация о проектных допущениях, методологии и критериях для всего моста, включая опоры и боковые стенки.

    Чтобы начать проектирование, требуются свойства абатмента и крыла, а также информация о надстройке, которую поддерживает абатмент.

    В этом примере конструкции определены следующие единицы измерения:

    Следует отметить, что нагрузки надстройки и размеры плоской балки, использованные на этом этапе проектирования, основаны на первом испытании конструкции балки.

    Свойства материала:
    Плотность бетона: Стабильный 3.5.1-1
    Прочность бетона на сжатие в течение 28 дней: S5.4.2.1 и SC5.4.2.1 и Стабильный C5.4.2.1-1
    Прочность арматуры: S5.4.3

    Требования к стальному арматурному покрытию:

    Задняя крышка задней стенки: Стабильный 5.12.3-1
    Задняя крышка штока: Стабильный 5.12.3-1
    Нижняя верхняя крышка: STable 5.12.3-1
    Нижняя крышка опоры: Стабильный 5.12.3-1

    Задняя крышка задней стенки - Предполагая, что задняя стенка будет подвержена воздействию солей для защиты от обледенения, крышка устанавливается на 2.5 дюймов.

    СТАБИЛЬНАЯ 5.12.3-1

    Крышка штока - Крышка штока установлена ​​на 2,5 дюйма. Это позволит перекрыть арматуру вертикального прогиба в штоке с арматурой вертикальной задней поверхности в задней стенке. Также предполагается, что шток может подвергаться воздействию солей для борьбы с обледенением из-за того, что упор имеет компенсатор.

    СТАБИЛЬНАЯ 5.12.3-1

    Верхняя крышка опоры - Верхняя крышка опоры установлена ​​на 2.0 дюймов.

    СТАБИЛЬНАЯ 5.12.3-1

    Нижняя крышка опоры - Поскольку основание опоры отлито непосредственно от земли, нижняя крышка опоры устанавливается на 3,0 дюйма.

    СТАБИЛЬНАЯ 5.12.3-1

    Соответствующие данные надстройки:

    Данные надстройки - Приведенная выше информация о надстройке была взята из этапов проектирования 1 и 2.

    Высота абатмента и крыла S2.3.3.2

    Высота стержня абатмента:
    Расчетная высота ствола крыла: используйте высоту в точке 3/4

    Длина абатмента и крыла S11.6.1.4

    Длина абатмента:
    Длина крыла:

    Шаг проектирования 7.2 - Выберите оптимальный тип абатмента

    Выбор оптимального типа абатмента зависит от условий площадки, соображений стоимости, геометрии надстройки и эстетики. К наиболее распространенным типам абатментов относятся консольные, гравитационные, контрфорсы, механически стабилизированный грунт, заглушка, полуступень или полка, открытые или сквозные, а также цельные или полуцелые. Для этого примера конструкции был выбран консольный опор из железобетона на всю глубину, поскольку он является наиболее экономичным для условий площадки.В случае бетонного консольного опоры опрокидывающие силы уравновешиваются вертикальной земной нагрузкой на пятку опоры. Бетонные консольные абатменты являются типичным типом абатментов, используемых для большинства конструкций мостовидных протезов, и считаются оптимальными для этого примера конструкции абатментов.

    S11.2

    Рисунок 7-1 Полноразмерный железобетонный консольный абатмент

    Этап проектирования 7.3 - Выбор предварительных размеров абатмента

    Поскольку AASHTO не имеет стандартов для задней стенки абатмента, штока или максимальных или минимальных размеров опоры, разработчик должен основывать предварительные размеры абатмента на стандартах штата, предыдущих разработках и прошлом опыте.Однако шток абатмента должен быть достаточно широким, чтобы обеспечить минимальное смещение. Минимальная длина опоры рассчитывается на этапе проектирования 7.6.

    S4.7.4.4

    На следующем рисунке показаны предварительные размеры для этого примера конструкции абатмента.

    Рисунок 7-2 Предварительные размеры абатмента

    Для герметичных компенсаторов наклон верхней поверхности абатмента (за исключением посадочных мест подшипников) не менее 5% по направлению к краю.

    S2.5.2.1.2

    Этап проектирования 7.4 - Расчет эффектов статической нагрузки

    После выбора предварительных размеров опоры можно рассчитать соответствующие статические нагрузки. Наряду с собственными нагрузками на опоры необходимо рассчитать статические нагрузки надстройки. Статические нагрузки надстройки, действующие на опору, будут даны на основе выходных данных надстройки из программного обеспечения, используемого для проектирования надстройки. Статические нагрузки рассчитываются из расчета на фут.Кроме того, собственные нагрузки рассчитываются исходя из горизонтального положения опоры балки.

    S3.5.1

    Реакции на статическую нагрузку надстройки на подшипник были получены при испытании конструкции стального грифеля и следующие.

    Балка фасции:

    Внутренняя балка:

    Как указывалось ранее, реакции статической нагрузки надстройки должны быть преобразованы в нагрузку, приложенную к полосе опоры длиной один фут.Это достигается за счетом добавления два фасции балочных мертвых реакции нагрузки с реакциями мертвых нагрузки три салона балки, а затем деление на опорной длине.

    Статическая нагрузка на заднюю стенку:

    Статическая нагрузка на шток:

    Статическая нагрузка на опору:

    Постоянная нагрузка на землю:

    использовать средний рыхлый и уплотненный гравий

    Стабильный 3.5.1-1

    Этап проектирования 7.5 - Расчет эффектов динамической нагрузки

    Эффекты временной нагрузки были также получены при испытании конструкции балки. Реакции для одной балки даны без учета факторов, без ударов и без факторов распределения. Данные реакции преобразуются в одну загруженную полосу, а затем преобразуются в нагрузку на фут.

    Допуск динамической нагрузки, IM

    Стабильный 3.6.2.1-1

    Коэффициент множественного присутствия, м (1 полоса)

    Стабильный 3.6.1.1.2-1

    Коэффициент многократного присутствия, м (2 полосы)

    Стабильная 3.6.1.1.2-1

    Коэффициент многократного присутствия, м (3 полосы)

    Стабильный 3.6.1.1.2-1

    Для этого примера конструкции временная нагрузка на заднюю стенку рассчитывается путем размещения трех расчетных осей грузовика вдоль опоры и расчета нагрузки на каждый фут, включая удар и фактор множественного присутствия.Эта нагрузка прилагается ко всей длине задней стенки опоры и предполагается, что она действует на передний верхний угол (сторона моста) задней стенки. Однако эта нагрузка не применяется при проектировании стержня или опоры абатмента.

    Следующие нагрузки получены с выхода программного обеспечения для проектирования балочного загружена одна полосы, и они применяются в месте пучка или верхней части опорного штока для штока конструкции.

    На основании первого испытания конструкции балки

    На основании первого испытания конструкции балки

    На основании первого испытания конструкции балки

    На основании первого испытания конструкции балки

    Регулируемые максимальные и минимальные временные нагрузки для трех полос движения.Нагрузки умножаются на допуск динамической нагрузки и коэффициент многократного присутствия.

    Максимальная неповрежденная временная нагрузка, используемая для конструкции штока абатмента:

    для одной полосы

    Минимальная необработанная временная нагрузка, представляющая подъем, используемый для конструкции штока абатмента:

    для одной полосы

    Следующие нагрузки применяются в месте пучка или верхней части абатмента штока для проектирования фундамента.Нагрузки не включают допуск на динамическую нагрузку, но включают фактор множественного присутствия.

    S3.6.2.1

    Максимальная неповрежденная временная нагрузка, использованная при проектировании опоры абатмента:

    на одну полосу загрузки

    Минимальной нагрузка unfactored транспортного средства, используемая для прилегания конструкции фундамента:

    на одну полосу загрузки

    Шаг проектирования 7.6 - Расчет других эффектов нагрузки

    Другие эффекты нагрузки, которые необходимо вычислить, включают тормозную силу, ветровые нагрузки, землетрясения, давление грунта, надбавку за временную нагрузку и температурные нагрузки.

    Тормозная сила

    Поскольку абатмент имеет компенсирующие опоры, тормозная сила не действует на абатмент. Всему тормозному усилию противодействуют неподвижные подшипники, расположенные у пирса. Расчет тормозной силы приведен на этапе проектирования 8.

    Ветровая нагрузка на надстройку

    S3.8.1.2

    При расчете ветровой нагрузки надстройки требуется общая глубина от верха ограждения до низа балки. В эту глубину входит любая задняя часть и / или глубина, обусловленная поперечным уклоном настила моста. Когда общая глубина известна, можно рассчитать площадь ветра и применить давление ветра.

    Общая глубина:

    Толщина свеса настила

    предполагать отсутствие поперечного уклона для конструкции

    верхний фланец заделан в бедро; поэтому игнорируйте толщину верхнего фланца

    на основе первых испытаний конструкции балок

    использовать максимальную толщину нижнего фланца, основанную на первом испытании конструкции балки

    Ветровая нагрузка на опору от надстройки будет составлять половину длины пролета или:

    Площадь ветра:

    Поскольку высота опоры составляет менее 30 футов, расчетная скорость ветра V DZ не требует корректировки и равна базовой скорости ветра.

    S3.8.1.1

    Отсюда расчетное ветровое давление равно базовому ветровому давлению:

    S3.8.1.2.1

    или

    Кроме того, общая ветровая нагрузка на фермы должна быть не менее 0,30 klf:

    S3.8.1.2.1

    , что больше 0.30 клф

    Ветровая нагрузка от надстройки, действующая на опору, зависит от угла атаки ветра. Предусмотрены два расчета ветровой нагрузки для двух разных углов атаки ветра. Все ветровые нагрузки приведены в таблице 7-1 для различных углов атаки. Угол атаки измеряется от линии, перпендикулярной продольной оси фермы. Давление ветра может быть приложено к любой поверхности надстройки. Базовые значения ветрового давления для надстройки для различных углов атаки приведены в таблице 3 .8.1.2.2-1 . Поскольку опора имеет компенсирующие опоры, продольная составляющая ветровой нагрузки на надстройку не будет противостоять опоре, и ее не требуется рассчитывать. Неподвижный пирс будет противостоять продольной составляющей ветра.

    S3.8.1.2.2

    Рисунок 7-3 Приложение ветровой нагрузки верхней конструкции к опоре

    Для угла атаки ветра 0 градусов ветровые нагрузки надстройки, действующие на опору, составляют:

    Стабильный 3.8.1.2.2-1

    не применяется из-за компенсирующих опор на упоре

    Для угла атаки ветра 60 градусов ветровые нагрузки надстройки, действующие на опору, составляют:

    Стабильный 3.8.1.2.2-1

    не применяется из-за компенсирующих опор на упоре

    Расчетные ветровые нагрузки абатмента от надстройки
    Угол атаки ветра Поперечная ось моста Мост * продольная ось
    Градусов тысяч фунтов тысяч фунтов
    0 30.69 0,00
    15 27.01 3,68
    30 25,16 7,37
    45 20,25 9,82
    60 10,43 11,66
    * Поставляется, но не применяется из-за компенсирующих опор на опоре.

    Таблица 7-1 Ветровые нагрузки конструкции абатмента от надстройки для различных углов атаки ветра

    Ветровая нагрузка на абатмент (каркас)

    S3.8.1.2.3

    Ветровые нагрузки, действующие на открытую часть передней и торцевой поверхности опоры, рассчитываются исходя из базового ветрового давления 0,040 тыс.футов. Эти нагрузки действуют одновременно с ветровыми нагрузками надстройки.

    Поскольку все ветровые нагрузки, действующие на переднюю поверхность опоры, уменьшают максимальный продольный момент, все ветровые нагрузки на переднюю поверхность опоры консервативно игнорируются.

    Ветровая площадь открытого торца опоры составляет:

    Два расчета ветровой нагрузки для отметки конца опоры показаны ниже для угла атаки ветра от нуля до шестидесяти градусов.Все остальные углы атаки ветра не контролируются и не отображаются.

    Для угла атаки ветра 0 градусов ветровые нагрузки, действующие на отметку торца опоры, составляют:

    Для угла атаки ветра 60 градусов ветровые нагрузки, действующие на отметку торца опоры, составляют:

    Ветровая нагрузка на автомобили

    S3.8.1.3

    Ветровая нагрузка, прикладываемая к транспортным средствам, составляет 0,10 км / час по нормали к проезжей части и 6,0 футов над ней. Для ветровых нагрузок, которые не перпендикулярны проезжей части, в Спецификациях дана таблица ветровых составляющих нагрузки. Для нормального и наклонного ветрового давления на транспортные средства ветровая нагрузка рассчитывается путем умножения ветровой составляющей на длину конструкции, на которую она действует. Приведен пример расчета, а в таблице 7-2 показаны все ветровые нагрузки транспортного средства для различных углов атаки ветра.Как и в случае с ветровой нагрузкой надстройки, продольная ветровая нагрузка на транспортные средства не воспринимается опорой из-за компенсирующих опор. Расчет продольных ветровых нагрузок транспортного средства не требуется, но представлен в этом примере конструкции.

    Для угла атаки ветра 0 градусов автомобильные ветровые нагрузки составляют:

    Стабильный 3.8.1.3-1

    Стабильный 3.8.1.3-1

    не применяется из-за компенсационных подшипников на упоре

    Конструкция ветровых нагрузок на автомобили
    Угол атаки ветра Поперечная ось моста Мост * продольная ось
    Градусов тысяч фунтов тысяч фунтов
    0 6,00 0.00
    15 5,28 0,72
    30 4,92 1,44
    45 3,96 1,92
    60 2,04 2,28
    * Поставляется, но не применяется из-за компенсирующих опор на опоре.

    Таблица 7-2 Расчетные ветровые нагрузки на автомобили для различных углов атаки ветра Вертикальная ветровая нагрузка

    S3.8,2

    Вертикальная ветровая нагрузка рассчитывается путем умножения вертикального ветрового давления 0,020 тыс.футов на ширину проезжей части моста. Он применяется к наветренной четверти палубы только для предельных состояний, которые не включают ветер при временной нагрузке. Кроме того, угол атаки ветра должен составлять ноль градусов, чтобы действовала вертикальная ветровая нагрузка.

    действует вертикально вверх

    Землетрясение

    S3.10

    В этом примере конструкции предполагается, что конструкция расположена в сейсмической зоне I с коэффициентом ускорения 0.02 и грунт типа I. Для сейсмической зоны I сейсмический анализ не требуется, за исключением расчета минимальной силы соединения между надстройкой и основанием и минимальных требований к сиденью моста.

    S4.7.4.1

    S3.10.9

    S4.7.4.4

    Горизонтальная сила соединения в ограниченном направлении в 0,1 раза больше вертикальной реакции из-за вторичной постоянной нагрузки и вторичных временных нагрузок, которые, как предполагается, существуют во время землетрясения.Кроме того, поскольку все опорные подшипники ограничены в поперечном направлении, вторичная постоянная нагрузка может быть принята как реакция на подшипник. Также предполагается, что γ EQ равен нулю. Следовательно, временные нагрузки от притоков учитываться не будут. Эта поперечная нагрузка рассчитывается и используется для расчета анкерных болтов подшипника и упоминается здесь только для справки. Обратитесь к этапу проектирования 6 для получения информации о конструкции подшипников и анкерных болтов, а также о расчете горизонтального усилия соединения.

    S3.10.9.2

    SC3.10.9.2

    S3.4.1

    Из S4.7.4.3 , для сейсмической зоны I сейсмический анализ не требуется. Следовательно, минимальное требование смещения должно быть получено из процента от эмпирической ширины сиденья. Процент минимальной длины опоры, N, основан на сейсмической зоне I, коэффициенте ускорения 0,02 и типе грунта I. Из приведенной выше информации требуется 50 процентов или больше минимальной длины опоры.

    S4.7.4.4

    Стабильный 4.7.4.4-1

    Минимальная необходимая длина опоры:

    S4.7.4.4

    Используйте

    Поскольку выбранные предварительные размеры абатмента на этапе проектирования 7.3 оставляют длину опоры 18 дюймов, в этом примере конструкции будет использоваться 100 процентов минимальной длины опоры.

    Стабильный 4.7.4.4-1

    Рисунок 7-4 Требуемая минимальная длина опоры

    Земляные нагрузки

    S3.11

    Нагрузки на грунт, которые необходимо исследовать для этого примера конструкции, включают нагрузки из-за основного бокового давления грунта, нагрузки из-за равномерной надбавки и дополнительные нагрузки от динамической нагрузки.

    S3.11.5

    S3.11.6

    В данном примере конструкции уровень грунтовых вод считается ниже нижней точки опоры.Следовательно, нет необходимости прибавлять эффект гидростатического давления воды к давлению грунта. По возможности следует избегать гидростатического давления воды во всех случаях проектирования опорных и подпорных стенок за счет проектирования соответствующей дренажной системы. Некоторые способы, которые могут снизить или устранить гидростатическое давление воды, включают использование дренажей из труб, гравийных дренажных каналов, перфорированных дренажных каналов, геосинтетических дренажных труб или засыпки щебнем. Следует отметить, что использование дренажных отверстий или дренажей на поверхности стены не обеспечивает условия полного дренажа.

    S3.11.3

    S11.6.6

    Нагрузки от базового бокового давления грунта:

    S3.11.5

    Для получения поперечных нагрузок из-за базового давления грунта сначала необходимо рассчитать давление грунта (p) по следующему уравнению.

    S3.11.5.1

    Боковая нагрузка грунта на нижнюю часть задней стенки:

    получено из геотехнической информации

    использовать средний рыхлый и уплотненный гравий

    Стабильный 3.5.1-1

    высота задней стенки

    Рисунок 7-5 Расчетное давление грунта на заднюю стенку

    После расчета бокового давления грунта можно рассчитать боковую нагрузку от давления грунта. Эта нагрузка действует на расстоянии H / 3 от дна исследуемого участка.

    S3.11.5.1

    SC3.11.5.1

    Боковая нагрузка от земли на нижнюю часть стержня абатмента:

    получено из геотехнической информации

    использовать средний рыхлый и уплотненный гравий

    Стабильный 3.5.1-1

    высоты используется для максимального момента в нижней части абатмента штока

    Рисунок 7-6 Расчетное давление на грунт стержня абатмента

    После расчета бокового давления грунта можно рассчитать боковую нагрузку от давления грунта. Эта нагрузка действует на расстоянии H / 3 от дна исследуемого участка.

    S3.11.5.1

    SC3.11.5.1

    Боковая нагрузка от земли на нижнюю часть фундамента:

    получено из геотехнической информации

    использовать средний рыхлый и уплотненный гравий

    Стабильная 3.5.1-1

    высота от верха задней стенки до низа фундамента

    Рисунок 7-7 Расчетная нагрузка грунтом на нижнюю часть опоры

    После расчета бокового давления грунта можно рассчитать боковую нагрузку от давления грунта.Эта нагрузка действует на расстоянии H / 3 от дна исследуемого участка.

    S3.11.5.1

    SC3.11.5.1

    Нагрузки по единой надбавке:

    S3.11.6.1

    Поскольку подъездная плита и проезжая часть будут покрывать материал обратной засыпки примыкания, равномерная дополнительная нагрузка применяться не будет.

    Нагрузки в связи с надбавкой к временным нагрузкам:

    S3.11.6.4

    Нагрузки из-за надбавки за временную нагрузку должны применяться, когда временная нагрузка транспортного средства действует на поверхность засыпки за задней поверхностью в пределах половины высоты стены. Повышение горизонтального давления из-за доплаты к динамической нагрузке оценивается на основе следующего уравнения:

    Допустимая перегрузка нижней части задней стенки:

    использовать средний рыхлый и уплотненный гравий

    Стабильный 3.5.1-1

    Эквивалентная высота грунта для загрузки автотранспорта, исходя из высоты задней стенки 7 футов (интерполируйте между 4 и 3 в таблице)

    СТАБИЛЬНАЯ 3.11.6.4-1

    Боковая нагрузка из-за надбавки за временную нагрузку составляет:

    Допустимая перегрузка нижней части штока абатмента:

    использовать средний рыхлый и уплотненный гравий

    Стабильный 3.5.1-1

    Эквивалентная высота грунта для автомобильной погрузки в зависимости от высоты ствола

    СТАБИЛЬНАЯ 3.11.6.4-1

    Боковая нагрузка из-за надбавки за временную нагрузку составляет:

    Допустимая перегрузка нижней части фундамента:

    использовать средний рыхлый и уплотненный гравий

    Стабильный 3.5.1-1

    эквивалентная высота грунта для погрузки автотранспортом

    СТАБИЛЬНАЯ 3.11.6.4-1

    Боковая нагрузка из-за надбавки за временную нагрузку составляет:

    Так как одна кромка подходной плиты будет поддерживаться опорой, можно принять во внимание уменьшение доплаты за временную нагрузку.Для этого примера конструкции снижение надбавки не учитывается.

    S3.11.6.5

    Нагрузки из-за температуры:

    S3.12

    Для этого примера конструкции абатмента необходимо рассчитать две горизонтальные температурные нагрузки: нагрузку из-за повышения температуры и нагрузку из-за падения температуры. Для расчета этих нагрузок требуется установочная температура стальной балки. Также необходим температурный диапазон, а также термический коэффициент расширения для стали.Затем можно рассчитать расширение или сжатие. Используя расширение или сжатие, можно рассчитать тепловые нагрузки на основе несущих свойств неопрена.

    S3.12.2.2

    СТАБИЛЬНАЯ 3.12.2.1-1

    S6.4.1

    S14.6.3.1

    (дюйм / дюйм / o F)

    S6.4.1

    o F предполагаемая температура схватывания стальной балки

    Для этого примера конструкции предположим умеренный климат.Диапазон температур составляет от 0 o F до 120 o F

    СТАБИЛЬНАЯ 3.12.2.1-1

    Расчет расширения:

    или F

    Расчет сокращения:

    или F

    Если известно о расширении и сжатии, можно рассчитать нагрузки, связанные с температурой, на основе следующего уравнения:

    S14.6.3.1

    Прежде чем можно будет рассчитать нагрузки от повышения и понижения температуры, необходимы несущие свойства неопрена (см. Этап проектирования 6). Если конструкция вкладыша подшипника не завершена во время расчета температурных нагрузок, температурные нагрузки могут быть оценены путем предположения, что свойства вкладышей подшипника больше, чем ожидаемые от конструкции подушки подшипника. Характеристики подушки подшипника для этого примера конструкции:

    модуль сдвига

    СТАБИЛЬНАЯ 14.7.5.2-1

    площадь вкладыша подшипника в плане просмотра

    Толщина эластомера (без стальной арматуры)

    Нагрузка из-за повышения температуры:

    на подшипник

    Теперь умножьте H уриза на пять подшипников и разделите на длину опоры, чтобы получить общую нагрузку из-за повышения температуры:

    Нагрузка из-за падения температуры:

    Теперь умножьте H и падение на пять подшипников и разделите на длину опоры, чтобы получить общую нагрузку от t

    Starstable Database

    На этом сайте представлен полный инвентарь одежды, конского снаряжения, предметов декора, аксессуары, прически, макияж, лошади, седельные сумки и домашние животные как доступно в игре StarStable ™ Online (SSO).Различные таблицы можно фильтровать и сортировать, и вы можете искать их в описаниях предметов.
    Наслаждайтесь просмотром, выбором, оптимизацией. Эбби Звездный Наблюдатель .

    Высокая загрузка трафика по-прежнему вызывает проблемы.
    Подождите, пока загружаете страницы.

    Изначально эта база данных была основана (с любезного разрешения) на информации и фотографии с бывшего веб-сайта, поддерживаемого Renee Goldpaw .Я получил все ее данные, структурировал их в несколько таблиц, интегрировал некоторые функции фильтрации и сортировки и рассчитанные оптимальные комбинации. С тех пор большинство картинок было собрано и добавлено мной.
    Особая благодарность Джейми Дарклейк (предоставляет изображения и информацию) и Lauren MacMountain (пополняет базу данных).
    Примечание: Мы не несем ответственности за правильность, полноту и актуальность данных!

    Страницы этого сайта доступны на пяти основных языках: немецком, английском, шведском, французском и недавно польском.Используйте флаги страны в нижней части меню (слева), чтобы переключиться на предпочитаемый вами язык.

    Bienvenue aux francophones! Il y aussi une version francaise à votre disposition. Привет, svenska folket! Det finns också en svensk version tillgänglig för dig. Witamy w polskim społeczeństwie! Dostępna jest również polska wersja.

    А как насчет других языков? Просто используйте английские страницы и измените язык данных с помощью селектора расположен поверх столов.

    Вот список изменений и обновлений:

    Загрузка новостей ...

    Опись всех одежды (головные уборы, топы, перчатки, чулки, обувь) которые можно купить в магазинах.
    Кроме того, таблицы также содержат предметы снаряжения, которые вы можете получить в качестве награды за выполненные квесты или доступно только в особых случаях (например,грамм. Хэллоуин).
    Опись всего единиц экипировки (поводья, седла, одеяла, подковы) которые можно купить в магазинах.
    Кроме того, таблицы также содержат предметы снаряжения, которые вы можете получить в качестве награды за выполненные квесты.
    Опись всех предметов декора для вашей лошади (украшение на голову и хвост, бинты) которые можно купить в магазинах.
    Инвентарь всех аксессуаров для вашего игрового персонажа (пока очки и солнечные очки) которые можно приобрести в магазинах аксессуаров.
    Список всех причесок (короткие, средние и длинные, конский хвост, косичка, дреды), которые вы можете приобрести в парикмахерских. Вы можете искать определенные цвета и прически.
    Инвентарь всех макияжа , имеющихся в салонах красоты по всему Юрвику.Вы можете искать определенные цвета для теней для век, помады и т. Д.
    Инвентарь всех лошадей вы можете купить помимо стартовой лошади. Таблица может быть отфильтрована по месту продажи, породе и цвету / рисунку шерсти.
    Есть много седельных сумок , чтобы носить с собой домашних животных и другие вещи во время прогулки. Все они перечислены на этой странице.
    Найдите всех домашних животных и другие вещи, которые можно положить в седельную сумку. Их довольно много вы получаете в качестве награды за квесты, но другие вы можете купить в зоомагазинах.
    Что вы думаете об этой базе данных? Пальцы вверх или вниз? Я ценю ваши отзывы с предложениями и / или (фактической) критикой, поэтому, пожалуйста используйте мою гостевую книгу , чтобы сообщить мне об этом.
    Пожалуйста, прочтите ответы на часто задаваемые вопросы (FAQ) прежде чем спрашивать что-либо!

    определение стабильного в The Free Dictionary

    Сколько бродяг вы встретили на дороге, которые могли бы устроиться водить четырех лошадей для конюшни Кармел. И некоторые из них были такими же рослыми, как и вы, когда были молоды.Конюх железного коня этим зимним утром встал рано утром при свете звезд среди гор, чтобы накормить и запрячь своего коня. Многие моряки испытывают и исповедуют рациональную неприязнь к морю, но его было глубоко эмоционально. враждебность - как если бы любовь к более стабильному элементу была воспитана в нем на протяжении многих поколений. Гай Стейблер, заместитель директора Arup, дизайнерской фирмы, участвовавшей в проекте, сказал, что для поиска лучшего места было проделано много работы, но признал его внешний вид «разделяет мнения».У Роберта остались дети, Джоан (покойный Джей) Бургер, Ширли (Джон) Стэблер, Стивен (Дженни) Фирнбах, Дэвид Фирнбах и невестка ДеАнн Фирнбах; внуки, Курт Бургер, Рене Бургер, Сара (Дэн) Кордис, Коди (Эшли) Стейблер, Джейсон Фирнбах, Николь (Кайл) Брунс, Криста (Эрик) Марофске, Лаура (Дон) Джонс, Джордан Фирнбах, Келли Фирнбах и Кейси Фирнбах ; правнуки, Элин Джонс, Клэр Кордис и Оливер Стэблер; и многие племянницы и племянники. Полицейская Дженна Стейблер ответила на вызов службы 999 после того, как мужчина, которому было за 70, оказался в ловушке на канале Хаддерсфилд в Бригхаусе, недалеко от Бридж-роуд.Проведя глубокий анализ возможностей интернет-магазинов в сфере интернет-рекламы, аналитик Wells Fargo Питер Стэблер приходит к выводу, что усилия остаются на начальных этапах, с неиспользованным спросом на рекламу среди рекламодателей CPG, потенциальными попутными ветрами от увеличения охвата рекламой и улучшения таргетинга рекламы, новые возможности среди неэндемичных категорий рекламодателей, а также постоянное развитие рекламных технологий интернет-магазинов и поддерживающих партнерских экосистем. Второе место занял Сэм Уотлинг, менеджер скейтпарка Revolution Skatepark в Танете, Кент, с Алисией Стейблер (Mad Alice ), гид и владелец The Bloody Tour of York, на третьем месте.Несмотря на холодные условия, Халсон показал молниеносные 14:00, отставая всего на одну секунду от победителя гонки Сэма Стэблера (Wreake & Soar Valley), который помог Ливерпулю занять четвертую команду в тот вечер. Госпиталь Stabler Memorial в Гринвилле, Алабама и связанные с ним активы для The Health. «Я думаю, что наши люди хотели собраться вместе, чтобы обсудить, изучить и попрактиковаться в говорении на умонхоне», - сказала Вида Стейблер, программный директор Центра языка и культуры умонхон, одного из организаторы института.

    Grand Designs NZ: Britten Stables повторно посещают во время блокировки

    Этот обзор впервые был проведен на Stuff 3 октября 2018 года. Но после второго показа реставрации Britten Stables на Grand Designs NZ Three 20 апреля , 2020, мы спросили владельцев Изабель и Тима Уэстон, как сложился масштабный проект.

    Изабель Уэстон говорит, что роскошное жилье, которое они предоставляют в Britten Stables, за последние 18 месяцев сработало «действительно, очень хорошо, с большим количеством замечательных гостей - многих иностранных гостей, но также и многих местных гостей».

    На данный момент, однако, они ждут блокировки и разбираются в протоколах, чтобы обеспечить безопасное жилье во время Уровня 3 по Covid-19, который должен начаться в понедельник, 27 апреля, в 23:59. «Мы будем предлагать поддержку тем, кто путешествует за необходимыми услугами, домой или репатриируется.

    « У нас действительно были несколько иностранных гостей здесь для части изоляции - двое из Шотландии и двое из Германии, которые застряли в иди домой, - говорит Изабель Уэстон.«Они были больше похожи на пансионеров, живущих в нашем пузыре. Немцы были репатриированы рейсом, и шотландцам также удалось добраться домой».

    ПОДРОБНЕЕ
    * Mediaworks приостанавливает работу Grand Designs UK
    * Grand Designs UK: катастрофическое строительство, разрушающее брак
    * Grand Designs UK: модернистский провал в Корнуолле

    MEDIAWORKS

    Дом в Крайстчерче, построенный Покойный Джон Бриттен появляется в первом эпизоде ​​новой серии Grand Designs NZ.Изабель (дочь)) и ее муж Тим Уэстон вместе с ведущим Grand Designs NZ Крисом Моллером.

    Уэстон говорит, что они с Тимом также рассматривают возможность аренды дома на несколько недель или месяцев, пока гости из-за границы не будут приезжать. «Мы можем даже отправиться в путь с поездкой (внутренней)».

    «У компании было отличное лето, и это помогло, но теперь мы снова вернулись туда, где были, когда мы впервые открылись, и нам пришлось строить его с нуля».

    Но пара настроена оптимистично и привыкла к тяжелой работе.Они не только были заняты гостями, они также увеличили свою семью за последние 18 месяцев и теперь являются родителями Адалин, 4½, и малышки Рафаэлы, шесть месяцев.

    ОБЗОР: Grand Designs NZ не сохранил лучшее до последнего - они поставили его на первое место. И это настоящая слезинка.

    Четвертая серия началась с потрясающей реконструкции конюшен Бриттен в Крайстчерче.

    И в самом начале мы видим одетого в кожу Криса Моллера верхом на знаменитом мотоцикле Britten V1000 покойного Джона Бриттена.Он выглядит сообразно, но мы не видим, чтобы он на нем ездил. Жалко больше, особенно когда Моллер позже признается, что купил копию еще в 90-х - для своего отца.

    MEDIAWORKS

    Реставрация сохранила великолепие оригинального дизайна Джона Бриттена, включая зимний сад со стеклянной крышей.

    Что мы действительно видим, так это восстановление конверсии после землетрясения.

    Джон Бриттен купил это владение в 1978 году и превратил бывший конюшенный квартал поместья Мона Вейл в семейный дом для себя, жены Кирстин и их троих детей, Сэма, Изабель и Джессики.Инженер-механик также создал мастерскую, где сконструировал свой знаменитый мотоцикл, прежде чем он умер в 1995 году в возрасте 45 лет от рака кожи.

    Когда-то величественная усадьба серьезно пострадала от землетрясения 2011 года, и Кирстин была вынуждена переехать из дома после 35 лет проживания в семейном доме. Дочь Изабель и ее муж Тим Уэстон приступили к восстановлению. Их цель - управлять конюшнями в качестве отеля типа «постель и завтрак», сохраняя при этом свою повседневную работу - Изабель - менеджер по аренде на время отпуска, а Тим - финансовый советник.

    Моллер резюмирует свое восхищение перспективой: «Даже просто увидеть это место для меня - огромное дело».

    MEDIAWORKS

    Зимний сад со стеклянной крышей обеспечивает световые потоки в большинстве комнат дома.

    Объем этого проекта огромен. Неармированная кирпичная кладка очень сильно повреждена, и необходимо отремонтировать огромный стеклянный зимний сад. Но для зрителя эта история также рассказывает об эмоциональной привязанности этой семьи к дому, где все дети выросли, и который так много говорит о таланте их покойного отца, который большую часть работы выполнял вручную.

    «Было душераздирающе наблюдать за его ухудшением», - говорит Кирстин.

    Стоимость является ключевым фактором - дому нужны новые стальные порталы, а поврежденные трехслойные кирпичные стены необходимо полностью перестроить и укрепить. А что насчет битов, которых они не видят?

    Тим и Изабель также планируют переделать фронтоны. Металлический каркас и стекло заменят обрушившийся кирпич. Даже крышу переделают, используя сталь, а не тяжелую глиняную черепицу. И есть совершенно новое здание, дополняющее конюшни, в котором будет размещаться третье место для отдыха (студия) и гараж.

    ДЖОЗЕФ ДЖОНСОН / ДОМ

    Изабель и трехлетняя дочь Адалин отдыхают у бассейна в зимнем саду.

    Итак, план таков, что Кирстин и Уэстоны потратят 50 на 50 на строительство, которое оценивается в 2 миллиона долларов. Молодая пара продала бизнес и продаст свой дом, а затем они стремятся расплатиться с Кирстин из бизнеса по продаже B&B.

    Это никогда не будет легким путем - даже на получение согласия потребовалось два года.

    MEDIAWORKS

    В уютной гостиной царит очаровательная атмосфера ретро.

    Есть несколько действительно душераздирающих моментов: наблюдение за измерениями роста детей на дверной коробке, выслушивание их воспоминаний и интервью с Эндрю Страудом, который выиграл чемпионат мира на Britten V1000. Складывается ощущение, что семья никогда не сможет расстаться с этим домом, и это неплохо.

    Конечно, есть и нежелательные открытия, в том числе наличие асбеста в зимнем саду и потребность в шестом портале из коммерческой стали для укрепления дома.Семья начинает нервничать.

    «В каждой комнате, в которую мы заходим, обнаруживается еще одна проблема, которая существенно увеличивает бюджет», - говорит Тим. «Это то, что есть. Мы просто продолжаем работать. Мы должны заставить это работать».

    Как говорит Моллер: «Речь идет не только о ремонте дома. Речь идет о сохранении наследия и ценных воспоминаний, о вещах, за которые вы действительно не можете назначить цену».

    Но ничего себе, затраты растут, и вы можете видеть, что финансовый стресс берет свое. Честно говоря, это страшно.

    Семья протягивает руку помощи всеми способами - Кирстин нянчится с внучкой Адалин, а родители Тима принимают молодую семью как временный перерыв, когда срок их аренды истекает до того, как будет закончена студия.И пара вернется в банк, как и вы.

    И затем, после ряда неудач и 18 месяцев, дело сделано, и пришло время для грандиозного открытия.

    MEDIAWORKS

    Britten V1000, разработанный Джоном Бриттеном, занимает почетное место в гостиной.

    «Спасти дом оказалось намного сложнее, чем они ожидали», - говорит Моллер. «Это так полно бесценных воспоминаний и интригующих следов удивительного таланта Джона. Отказ никогда не был вариантом."

    И да, это замечательно. Смелая, современная эстетика прекрасно сочетается с открытыми материалами здания. При этом традиционные черты Джона прекрасно подчеркнуты.

    Уютная гостиная с естественной изогнутой лестницей - это все ретро-восторг. И вот, в углу, байк, с его собственными параболическими кривыми, вписывающимися прямо в него, к большому удовольствию Моллера. «Как будто эти вещи разговаривают друг с другом». хорошо расположен для легкого развлечения.

    И очень особенные спальни и ванные комнаты с остроконечными крышами, дополненные оригинальной бронзовой посудой Джона ручной работы.

    Бюджет в 2 миллиона долларов был превышен, конечно, примерно на 500 тысяч долларов, поэтому пара взяла на себя больше долгов, и скрестив пальцы, B&B вернет их.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
